安徽配电设计:配电箱及其空开关、线材的设计和配置,干货分享

发布时间:2023年07月20日    来源:天科电力    浏览次数:
安徽配电设计
规范说明:
安徽配电设计

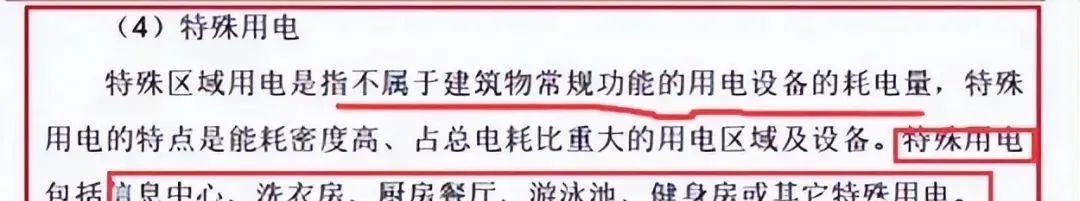

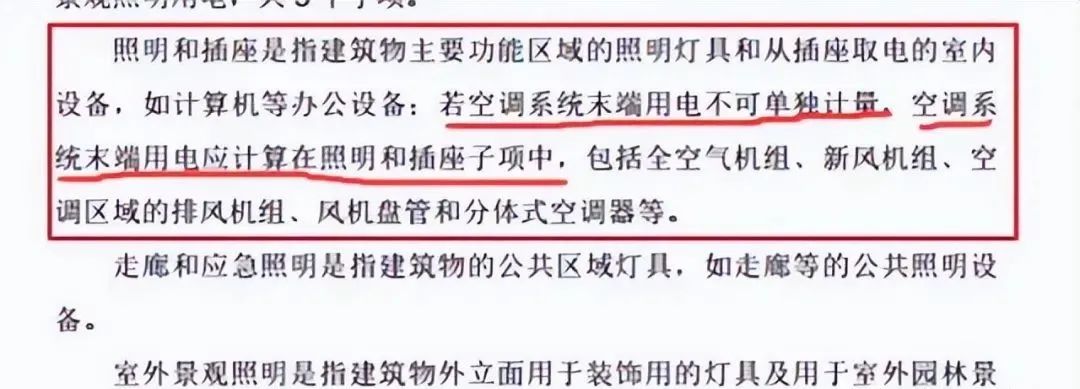

空调系统末端用电不可单独计量时,末端用电可计算在照明和插座子项中
安徽配电设计
安徽配电设计

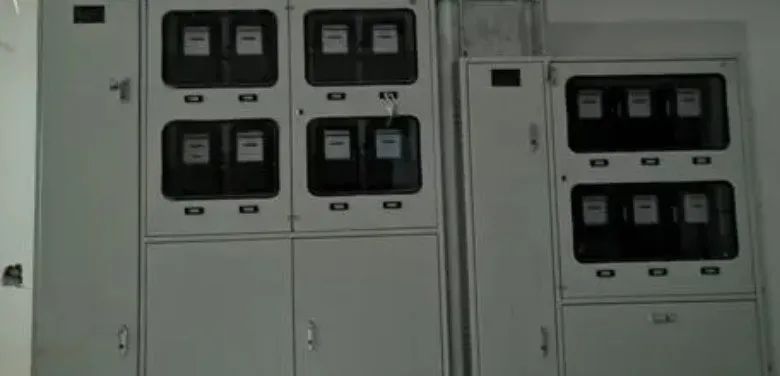

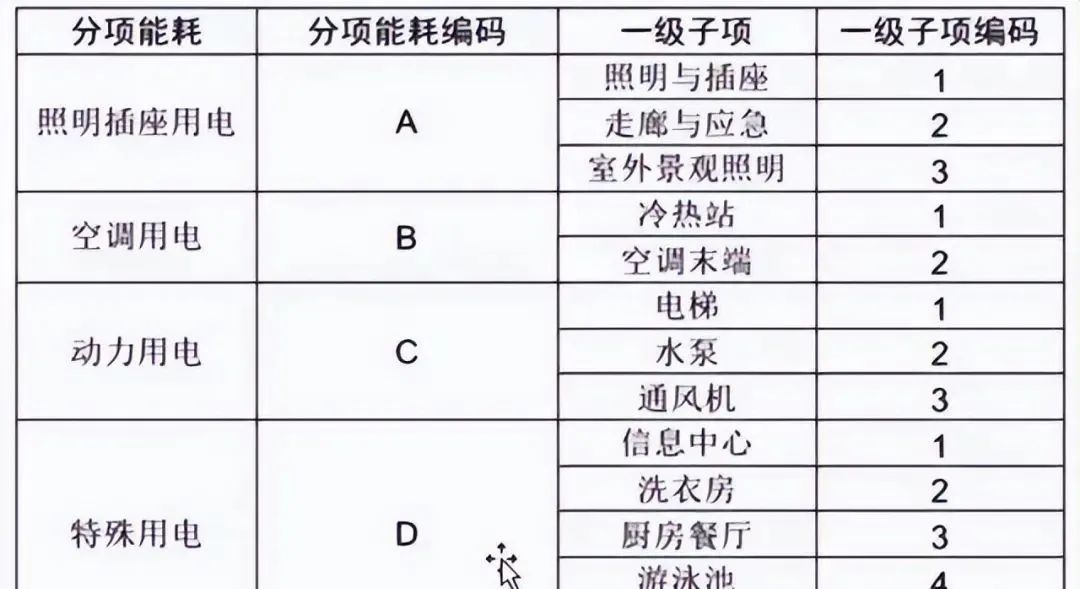

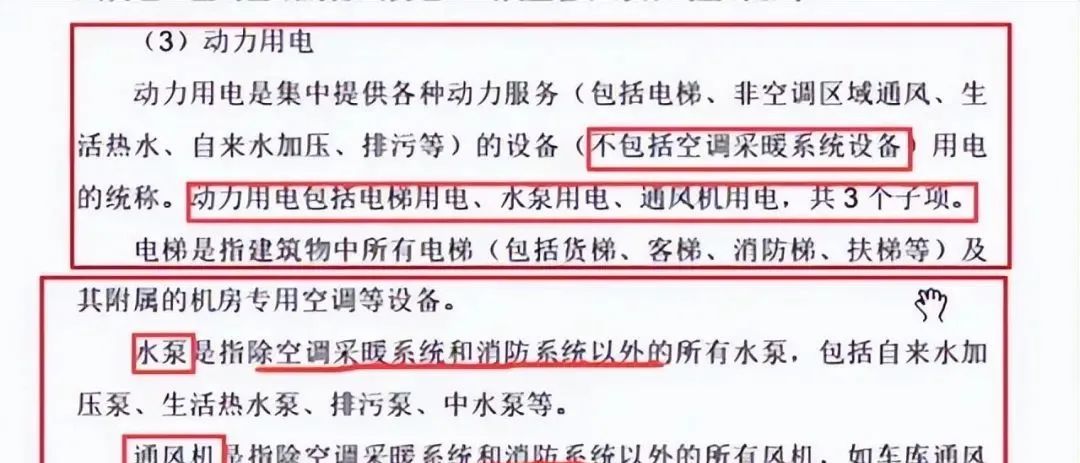

国家机关办公建筑和大型公共建筑能耗监测系统,能耗数据采集技术导则:
安徽配电设计
高压配电不超过两级,低压配电不超过三级。
配电箱及其空开、线材的设计和配置:
一、低压三级配电制
1、总配电箱
2、分配电箱
3、开关箱
照明与动力宜分别设置配电箱;设置在一个配电箱里时,应分路设置;照明回路在上,动力回路在下。
1)总配电箱
靠近电源中心,末端220V开关箱供电距离控制在50m左右,两边各50m,距离可达100m。
安徽配电设计
2)分配电箱
设置在设备相对集中的地方,负荷相对集中的地方,分配电箱与开关箱距离不超过30m。
3)开关箱
末级分配电,一机一闸,禁止一个开关控制两台设备,与设备距离不超过3m。
预分支电缆的预分支头只有3m。

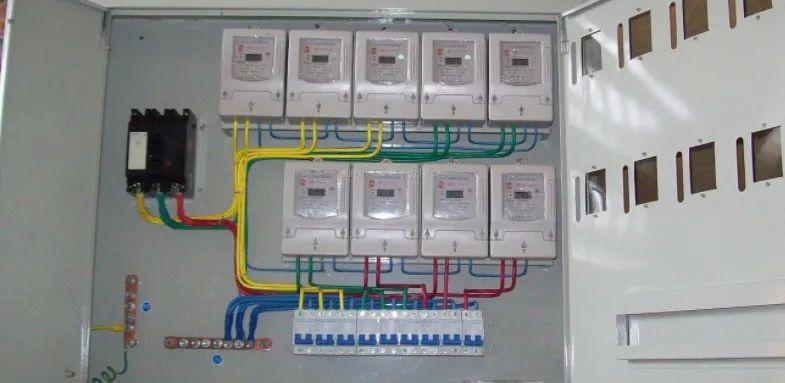

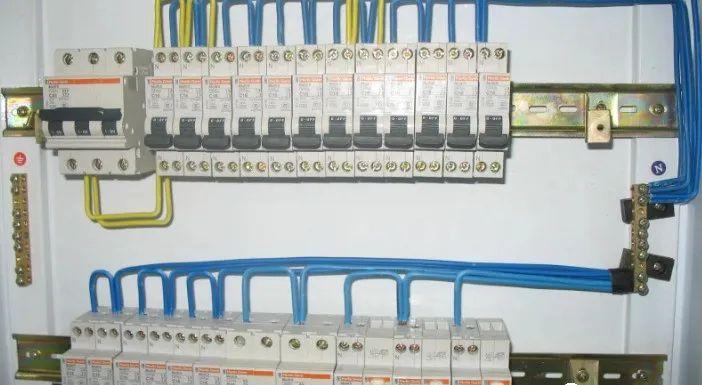

配电箱的安装:
1、配电箱与地面的垂直高度小于1.5m,大于1.3m。
2、箱体钢板厚度大于0.5mm。
3、进、出线口应设在箱体的底面。箱体与箱门应做电气连接,并应做保护接零。工作零线、保护零线应分开,通过端子排连接。
4、开关箱应标注名称,箱子里的各开关、回路均应标注清楚,并附有原理图
安徽配电设计

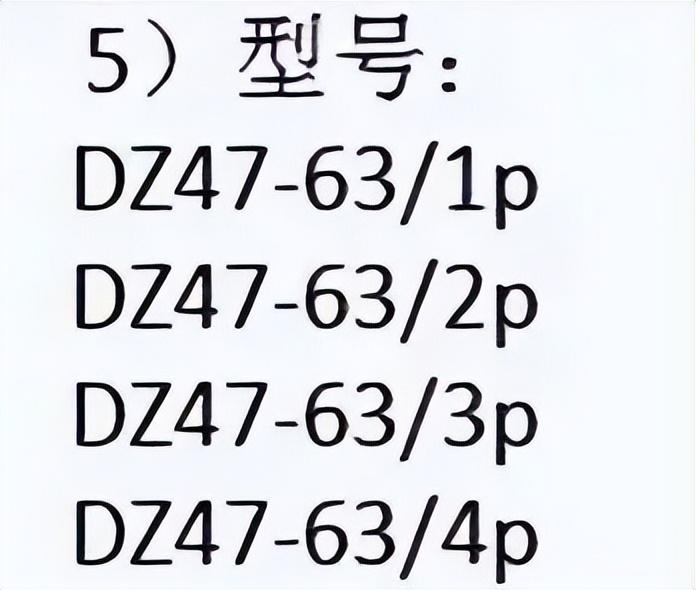

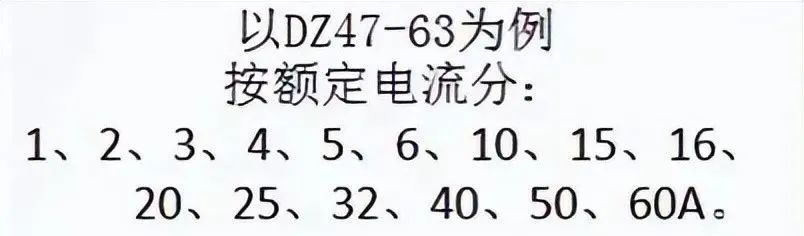

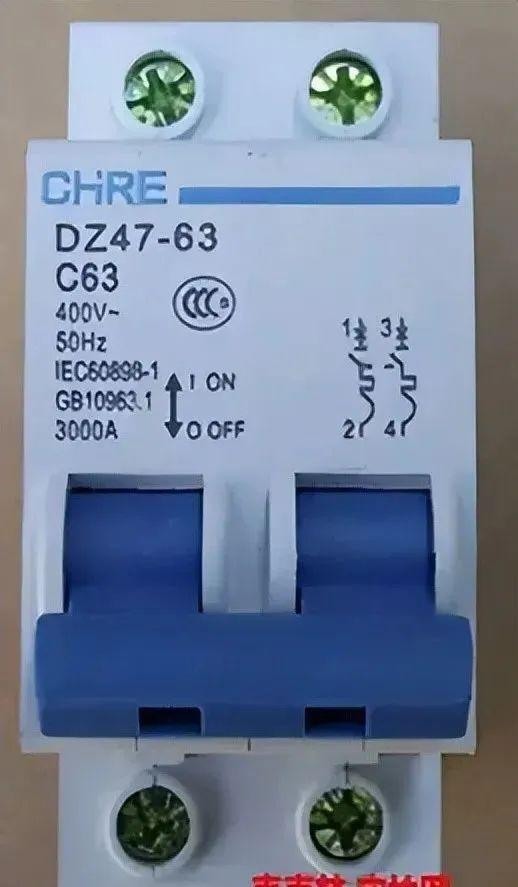

微型空气开关:
微断的额定电流采用计算电流的1.15倍(不小于)

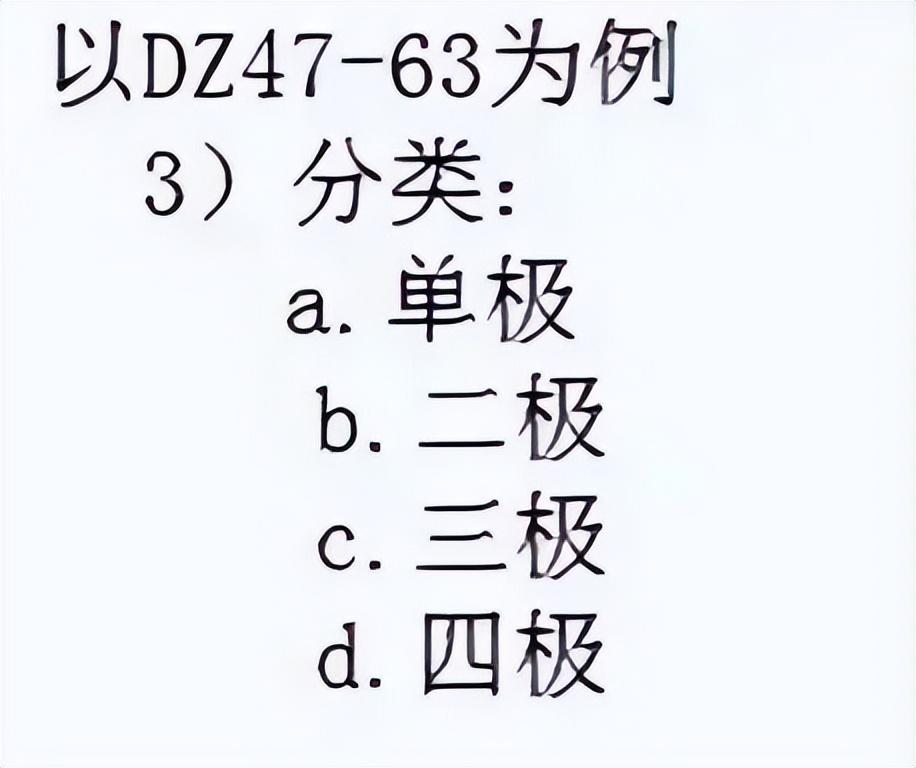

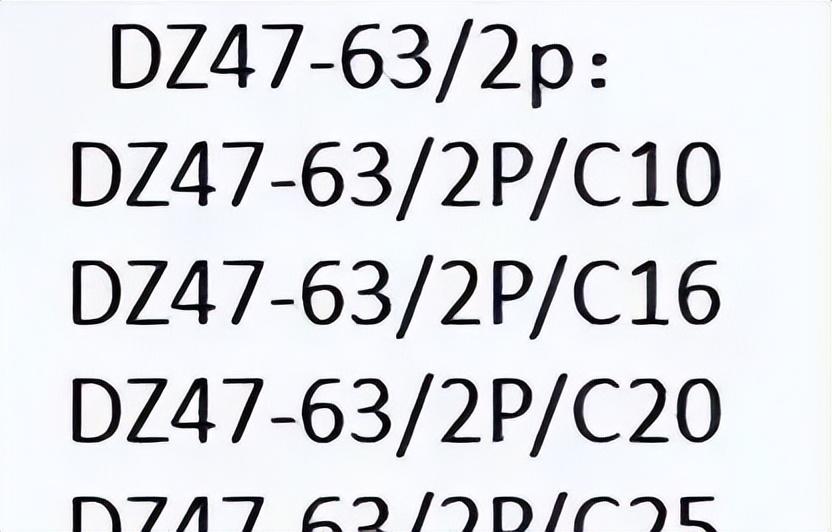

单相设备,采用1P空开;
三相设备,采用3P空开;
安徽配电设计
“D”型瞬时脱扣器可用于空调回路,譬如:挂机、柜机之类。
“MA”单磁型脱扣器可 用于消防回路,仅有短路保护。
安徽配电设计

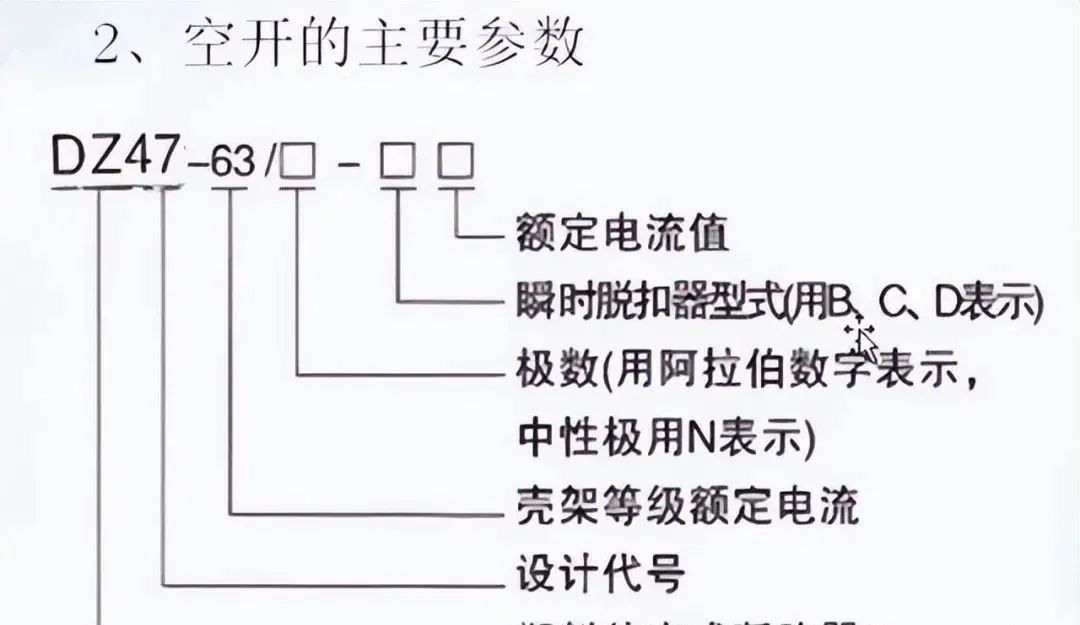

In:额定电流

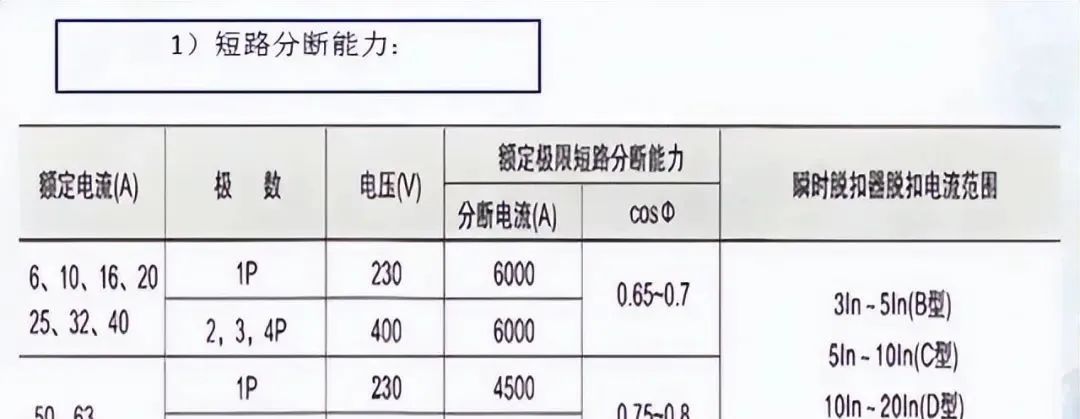

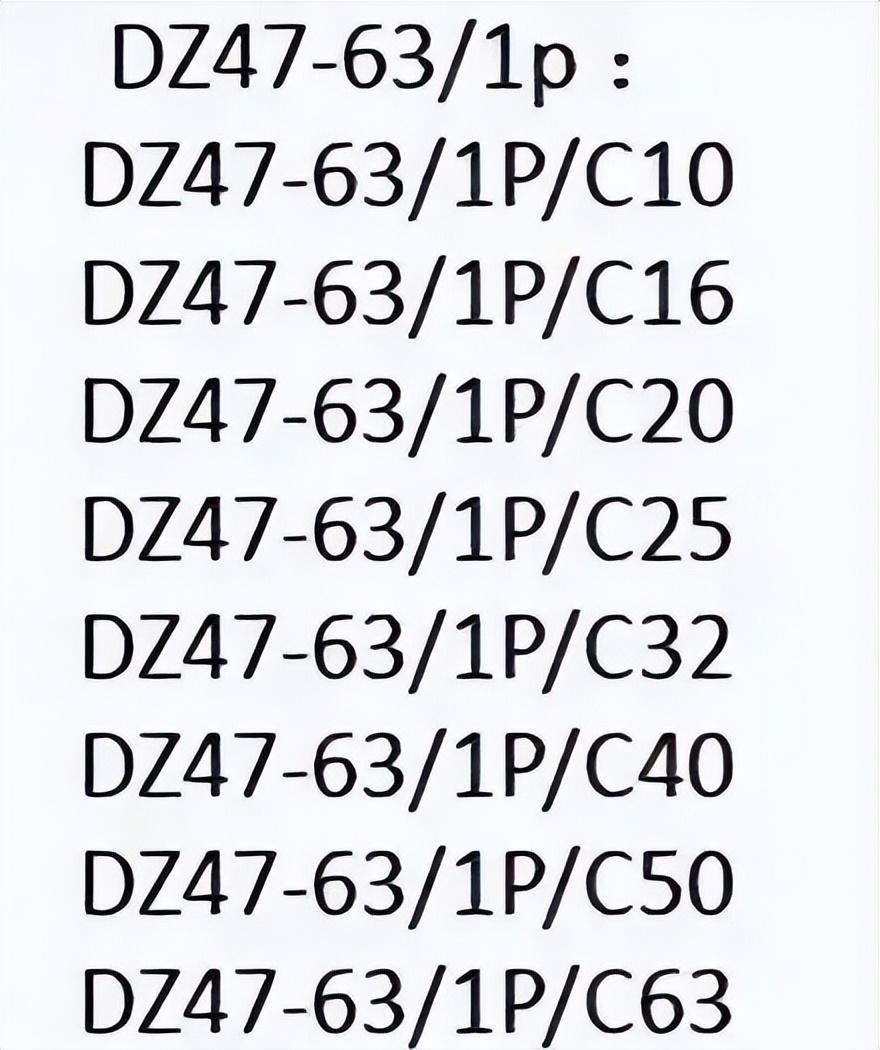

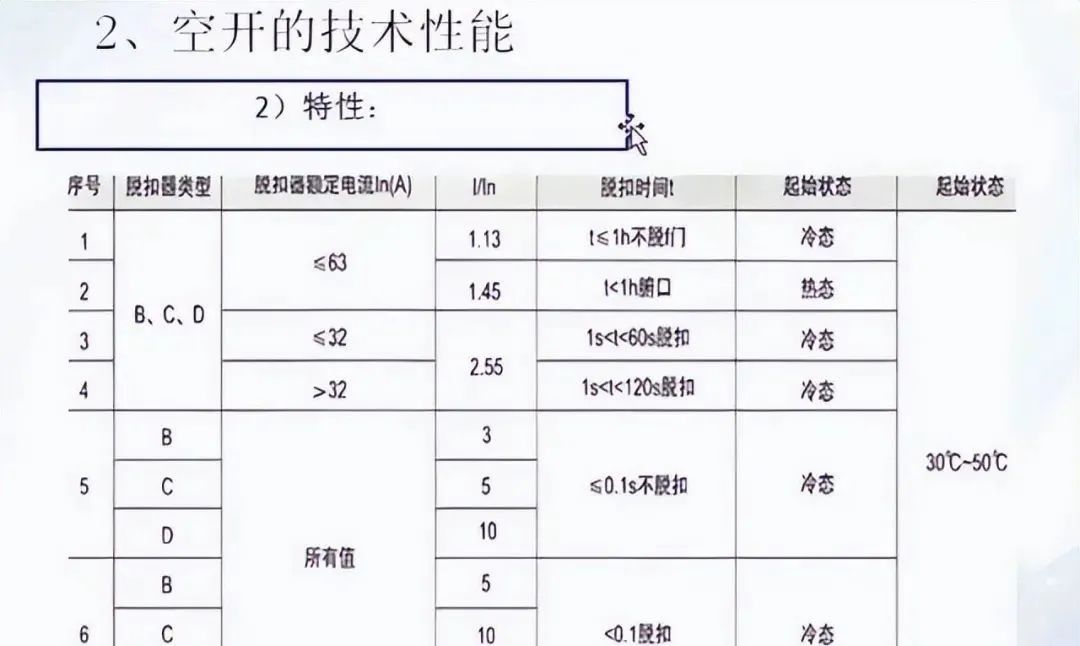

用的最多的是C型和D型。B、C、D型是指脱扣曲线。C型用于照明类负荷,D型用于电动机类负荷,B型用作电子保护。
安徽配电设计

安徽配电设计
安徽配电设计
安徽配电设计
安徽配电设计
安徽配电设计
安徽配电设计
安徽配电设计
安徽配电设计

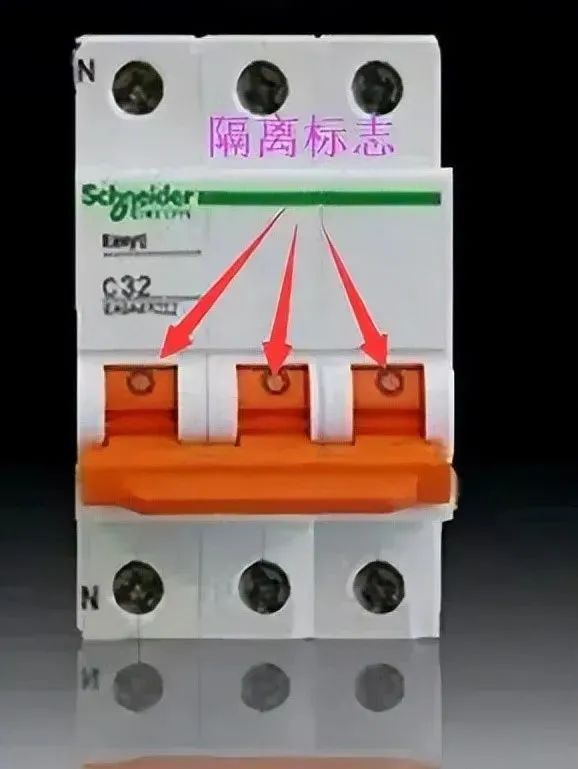

▲ 开关手柄上的圆圈就是隔离标志

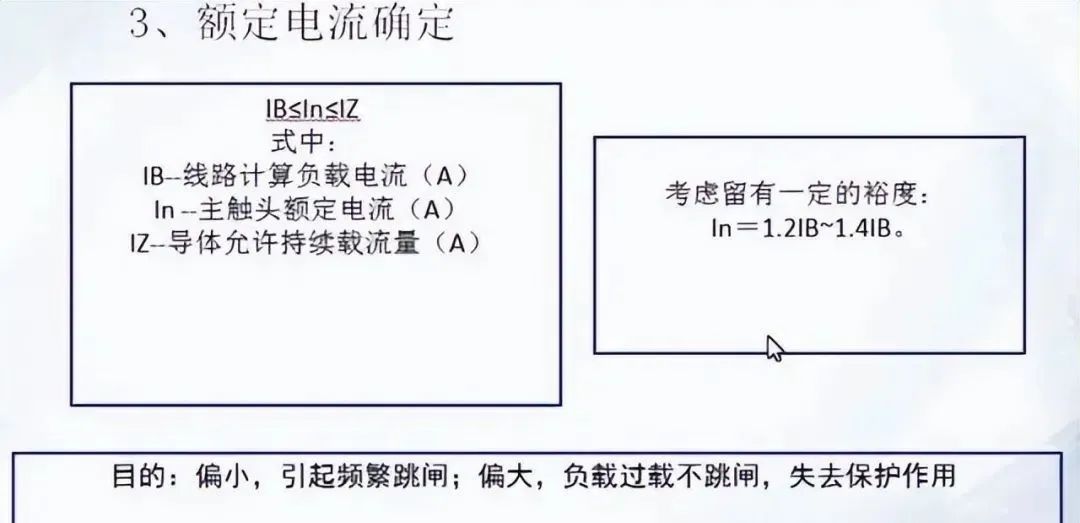

IB≤In≤IZ 微断额定电流 ≤ 电线、电缆的允许持续载流量,微断额定电流 ≥ 线路计算电流;微断额定电流选线路计算电流的 1.2 ~ 1.4倍。
