聊高压变频的接线形式:一拖一方案可以利用接触器构成的变频回路

发布时间:2023-4-11    来源:天科电力    浏览次数:
今天合肥高压设计公司继续聊高压变频的接线形式,昨天说的一拖一方案是通过断路器构成的变频系统。其实还有利用接触器构成的变频回路。
一、高压变频调速系统一拖一回路二:
合肥高压设计 .

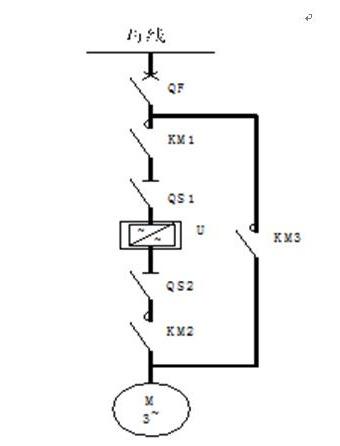

高压变频一拖一设计二
接线说明:变频调速系统它是由3个高压真空接触器KM1~KM3和2个高压隔离开关QS1和QS2组成的。同样KM1和KM2也是变频回路,KM3为工频回路。要求在正常运行时KM1、KM2不能和KM3同时闭合,在电气上实现互锁,这个互锁很简单我们可以通过接触器的辅助接点互相闭锁,属于二次设计。变频运行时,KM1和KM2闭合,KM3断开;工频运行时,KM3闭合,KM1和KM2断开。高压开关QF、电机M为现场原有设备,其他属于变频器厂家提供。
二、高压变频调速系统一拖二方案
我们以火电厂凝结水泵为例说明采用一拖二接线方案,即两台电机配置一套变频装置,任何一台电机都可工作在变频运行状态,且任何时刻也只有一台电机工作在变频运行状态加装自动旁路柜,如图二所示
合肥高压设计

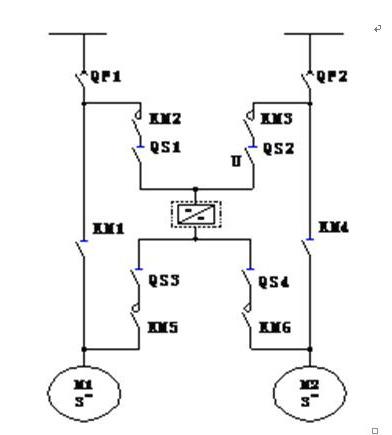

高压变频一拖二设计
接线说明:此图是双路电源情况下,一拖二自动旁路的典型方案,它是由四个高压隔离开关QS1~QS4和六个高压真空接触器组成。其中QS1和QS2,QS3和QS4,KM1~KM6做电气联锁(二次回路出厂时已经做好,也是设计人员在确认厂家图纸时应该注意的内容)。如果M1工作在变频状态,此时KM2、QS1、QS3、KM5接通,M1变频运行;此时M2可以工作在工频状态或者停运;相反如果M2工作在变频状态,此时KM3、QS2、QS4、KM6接通,M2变频运行;这时M1可以工作在工频状态或者停运;如果检修变频器,两台负载都可以工频运行。高压开关QF1、QF2,电机M1、M2为现场原有设备。其他设备为变频器厂家提供。
最后,在设计变频器的时候要注意给高压变频器单独设立房间,一套高压变频器的房间要在5X6.5米左右为宜,且注意变频器房间内要设降温措施。
