安徽高压设计公司_国内高压变频器设计分析

发布时间:2023-4-4    来源:天科电力    浏览次数:
安徽高压设计

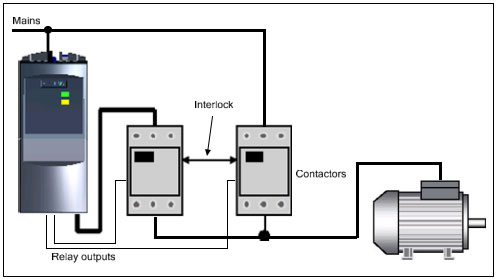

变频器的旁路电路
随着电力系统的发展,发电厂机组容量的增加,高压变频控制越来越受设计人员的喜爱,采用高压变频控制已经很普遍,今天我们来谈一下高压变频控制方式。
高压变频调速系统目前厂家都采用一体化设计,它包括控制柜、变频器柜、变压器柜、旁路柜(含高压真空接触器、高压隔离开关)等所有部件及内部连线,用户只需连接高压输入、高压输出、低压控制电源和控制信号线即可;变频调速装置内置PLC,具有与机组DCS系统的通讯接口,并能以硬接线形式反馈变频调速装置的主要状态和故障报警信号。变频调速装置的I/O根据用户要求进行参数化,但应至少包含以下几种开关量信号和模拟量信号:
模拟量输入:频率调节(转速给定),采用4~20mA的直流电流量形式;
模拟量输出:变频器的输出电流频率,采用4~20mA的直流电流量形式;
开关量输入:起动、停止电机,采用无源节点形式;
开关量输出:变频器高压就绪、变频器运行、变频器故障、变频器停止、手动/自动转换等信号,采用无源节点形式。
变频调速装置应具有以下保护:
过电压、过电流、欠电压、缺相保护、短路保护、超频保护、失速保护、变频器过载、电机过载保护、半导体器件的过热保护、瞬时停电保护等,并能联跳输入侧6kV开关。
变频器主回路接线方案
变频调速方案一拖一和一拖二两种配置方案:下面我们分别举例说明两种方案:
首先以电厂风机接线为例,即风机负载采用一拖一接线方案时,加装自动旁路柜。如下图所示;
安徽高压设计

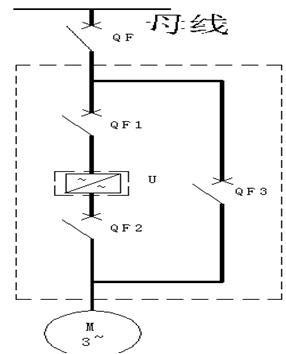

一拖一接线方案1
接线说明:变频调速系统是由3个高压真空断路器QF1~QF3组成。QF1、QF2为变频运行,QF3为工频旁路,当主回路变频器故障时,切换到检修旁路,电机可改为工频运行状态。要求QF1、QF2均不能和QF3同时闭合,在电气上实现互锁。变频运行时,QF1和QF2均闭合,QF3断开;工频运行时,QF3闭合,QF1和QF2均断开。6kV母线侧高压开关QF、就地电机M为现场原有设备,其余设备均由变频器厂家提供。
