在彩电生产过程中,彩色电视机阳极高压值是一项重要的安全测试指标,通常采用直流高压表配高压衰减棒测量或用Q3一v静电高乒表测量,而这些测量仪器的检定或校准方法是采角比较法,即高压表和标准高压表同时接人电视机阳极高压帽,用标准高压表的值修正高压表的值,这样做既危险又不方便,且不同尺寸彩色电视机阳极高压值不同,要给出不同的修正值,检定工作很不便,因此设计和制作连续可调的直流高压发生器是极其必要的,能方便计量人员检定高压表的工作。
一、性能
(1)直流电压输出范围0—30Kv连续可调
(2)输出功率大于gW
(3)两组高压输出端口,可同时连接两台直流高压表
(4)尺寸350W xZ(X) H x 310D
(5)重量大约4KG
二、工作原理
通常制作直流高压发生器有两种方法,一是工频50H:倍频升压整流,所用升压变压器工作在低频状态,其特点是功耗大,体积大;二是高频振荡升压整流,所用升压变压器工作在高频状态,其特点是体积小,功耗小,对升压变压器性能要求高。这里采用后一种方法,升压变压器采用29寸彩色电视机的行输出变压器,它集多级一次升压电路和整流电路为一体,整机性能稳定。
合肥高压设计

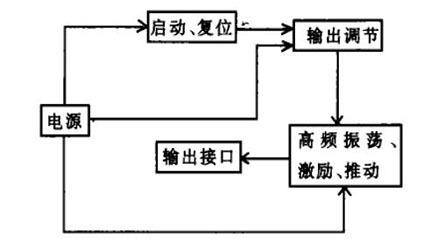

图1 电路框图
1、启动、复位电路
由输出启动键K1,翰出复位键K2,双D触发器IC1:,三极管Q11和继电器J组成。安K1,Ic1的13脚输出高电平,Q11,导通,输出指示灯亮,同时J吸合,有高压输出;按k2,Ic;1的13脚输出低电平,Q11截止,输出指示灯灭,同时J断开,没有高压输出。
2、输出调节电路
采用悬浮式可调申联稳压电源电路,提供激励、推动电路的工作电压,由三极管场,,场,运算放大器Iq,稳压二极管和电位器W;,叭组成。采用7.5v稳压管作基准,工作电压调节(W;粗调,叭细调)灵活、稳定,高压输出稳定。连续改变工作电压。0-130V,高压输出连续变化0-30Kv。
3、高频振荡、激励、推动电路
由IMH:晶体,十四级二进制计数、分频、振荡电路IC,,三极管Q3;,龟2,激励变压器几,行输出变压器残组成。振荡频率15625H:是由IMH:晶体振荡经6次二分频获得,工作频率稳定,高压输出稳定。
4、输出接口电路
提供两组高压输出端口,当高压输出25KV以上时,出现高压正端对负端放电嘶嘶声,对焊点仔细处理,使之圆滑,没有毛刺,用环氧树脂胶均匀涂上几层,就解决了绝缘问题。
5、电源电路
由变压器B,,整流二极管,桥堆和滤波电容组成,提供+gV,一gV和12 .SV电压,如图2。
三、离压发生器面板布置图
合肥电力设计

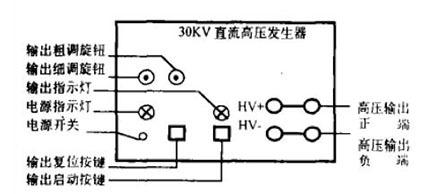

图2 高压发生器面板图
四、使用
直流高压检定方法如图3所示。
合肥电力设计

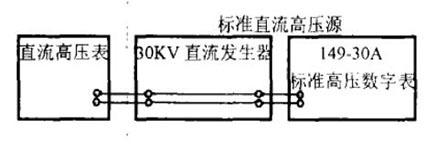

图3 直流高压表检定方法连接图
30KV直流高压发生器和标准直流高压数字表149一30A组成计量用标准直流高压源,可对直流高压表进行检定,149一30A显示的数值为高压输出值,其准确度作为标准直流高压源的准确度。
下面简单介绍操作步骤:
(1)打开电源开关,工作指示灯亮。
(2)粗调旋钮和细调旋钮逆时针旋到低。
(3)按输出启动键(红键),输出指示灯亮,表示有高压输出。
(4)调节粗调旋钮和细调旋钮,149一30A显示输出高压值。顺时针调旋钮,输出值增大;反之,输出值减少。
(5)按输出复位键(黑键),输出指示灯灭,表示没有高压输出。
五、结论
这台发生器已在公司仪器计量室服务多年,一直运作正常、可靠,该仪器操作灵活、方便,有效地帮助了计量人员对直流高压表的检定工作。
